O volume é criado através do utilitário de configuração LSI MPT SAS BIOS Configuration Utility
Inicie o servidor e pressione "[CTRL] + C" durante o POST
![Configurar RAID RMS25KB080 (Kohala Beach) Configurar RAID RMS25KB080 (Kohala Beach)](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiksQNkGEt-cIXeMUnlJCDC7mdn1rEZoA5GIXgNdCUIxidtu38nL_yuwsmRPauIOUifTXhlKbj_zmXdJla6mBjAWS_NCwrCbffoVFhv-iscrR7H5aCzxpNTz7fs_dAtC5OLkMCCFPPQsGU/s1600/rms25kb080+-+Config+01.jpg)

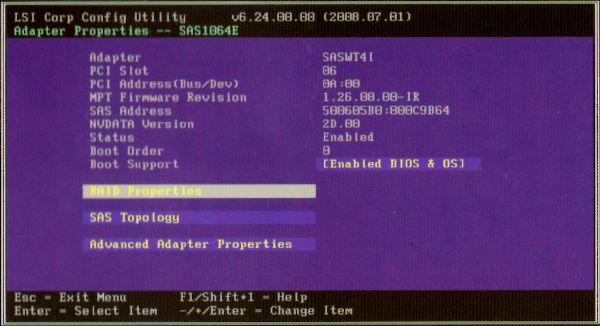

Selecione a opção RAID Properties e avance com [ENTER]
![Configurar RAID RMS25KB080 (Kohala Beach) Configurar RAID RMS25KB080 (Kohala Beach)](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjuvW9IkK2D0HTVGIjcA9Fjo6epANYBnLNU5ilxQkG0UC9s_XDt3U5pX3SRbrB3rv7d99ufUKs3GMHGK9Nn6turrLtEtXv_wzKJTwYVKTrrY2AlLWrwEQD-0C_ue-UMORnD_VP9qL2EZUs/s1600/rms25kb080+-+Config+02.jpg)
![Configurar RAID RMS25KB080 (Kohala Beach) Configurar RAID RMS25KB080 (Kohala Beach)](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi7BX6Y5HVTuo_qZtUYvVqqItrR9Z_Wpt7HALiD8-j4YTgCK0zUL7yWokCq5G2RIVWjMLYbX8CUa3g3TCv1EfrI4PZZNPXHWoVUGInYKtmMsqJHQJSIlYQDdRnOXU3vcMJku-0TSsZRxFM/s1600/rms25kb080+-+Config+03.jpg)
Na lista "Adapter List Global Properties", selecione a opção "Create IM Volume" para criar um volume espelhado (RAID-1 / Integrated Mirror) e avance com [ENTER]
![Configurar RAID RMS25KB080 (Kohala Beach) Configurar RAID RMS25KB080 (Kohala Beach)](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjUAqV90U8vfsXoWEsJYknWaHbzoCZRnXjkrWxhvmrWMHxr0m0Y7m43Iz561PKGyeyRv2FhqTuFsgik21OYSY2dnp_ry9B6x6aDF-sziRhLxBFlaY5m1M_9-7RgITtX5LCDiDS9RQGz7l0/s1600/rms25kb080+-+Config+04.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj7KDS8CHsQ2QA-TszhPa49mtpTvw9P6LgvaYS1AOM-l08NeEF1DT1eeHekvOaD-hvn4Tpr5JfudguXdme_aExb3D7JcWcHqMg4GDuNWDR7mCDX1XIXOm2DKxnMML3xl4pEwNSuph_dWI0/s1600/rms25kb080-niveis-de-RAID.jpg)
Na tela "Create New Array", selecione cada unidade de disco que participará do volume e ALTERE a opção "NO" para "YES" usando a barra de espaço.
![Configurar RAID RMS25KB080 (Kohala Beach) Configurar RAID RMS25KB080 (Kohala Beach)](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi8b07rr-N6C245lncGBtvsHVkSVUGAGXtKhd46xmRXvaVfS6yCGg-36VS7LNMvNQqZVIu4VpGxpYMxdge_NnxDM-7gQ4ilNqptpIhLJBhPd8Ja0vyXTWl_q0w0K57HFlTRnkM08ymUpgY/s1600/rms25kb080+-+Config+05.jpg)
Será solicitada uma confirmação com "M" para que o volume seja criado e os dados já existentes no disco principal sejam MANTIDOS ou "D" para que o volume seja criado e os dados pré-existentes sejam DELETADOS.
ALERTA: A opção "M" é válida para a função de REBUILD em volumes que estejam sendo reconstruídos. Já a opção "D" é indicada quando o volume estiver sendo criado pela primeira vez.
![Configurar RAID RMS25KB080 (Kohala Beach) Configurar RAID RMS25KB080 (Kohala Beach)](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi8zaiIN5hCRqaKrQQa1ncE0JjuGqlmvkf695db7sZXgP1naAmT0M8vbj7I59HkXWZgJeFcslkgvLRdqpKd8D_CG9XEQkeWnbreknh5i6GrycVsywAJ7G1SazUWHjyDfW6nCs0tlAg3uZs/s1600/rms25kb080+-+Config+06.jpg)
Selecione o próximo disco e repita a operação anterior.
![Configurar RAID RMS25KB080 (Kohala Beach) Configurar RAID RMS25KB080 (Kohala Beach)](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjugRxOQsJtElOumspeUtvEDIMLiqsQdk18iIJ4OGkKGH0Cgr0AttPmwnWqzfAOv2OsWo28EBsufXwzXbVBECvGZ0dPdndKKG3nZwMLMxd7ghTY3T0MJ8prLbrH9Sh80EG81nQSF-WfH50/s1600/rms25kb080+-+Config+07.jpg)

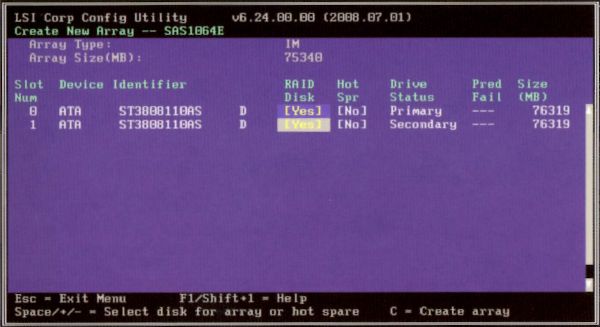

Quando todas as unidades pretendidas no volume estiverem sinalizadas com "YES", pressione "C" (Create) para iniciar a criação do volume.
![Configurar RAID RMS25KB080 (Kohala Beach) Configurar RAID RMS25KB080 (Kohala Beach)](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEinLkXUo-eCzROr7wzVLrCiGTNqPCPUWa55k3NXLP9b4IkIa-mSetYBSc3eNmgE8T7_ZzQOV-W5zB6K2E5TrftdnAyi_6sQozhEaPgLiRJ79lfhi4BSN-BTo-9_m3QFN-0Hl7vQ0pANPMk/s1600/rms25kb080+-+Config+08.jpg)
Na tela seguinte, confirme a criação do volume marcando a opção "Save changes then exit this menu" e avance com [ENTER].
![Configurar RAID RMS25KB080 (Kohala Beach) Configurar RAID RMS25KB080 (Kohala Beach)](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj97CZfGegL29yT91TAuxrwyz15iN4crZaGEAv0jzScMKUhYWCxpjUmRJtJ9eUM5XuMoALrOcURTe1sZoGThDt-IcgDMFgfPhf5_mKggETVhqkg66EZGqTgkpWmwd7brNMYOKRAUxgFdrk/s1600/rms25kb080+-+Config+09.jpg)
Após a criação do volume RAID, o console retornará para a tela principal.
Pressione [ESC] para sair desse menu e seguir para a tela de confirmação.
![Configurar RAID RMS25KB080 (Kohala Beach) Configurar RAID RMS25KB080 (Kohala Beach)](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiBQiVh-O3aLNLoMHhBgA2tc9WHtIFRyF3RkN_LvUjKvV4nygjU_ac55HzYgLOMnIOjfoV_PwbUvsZYVet5jmMDow7N-dd6kB65FXJnwRfFfDQRqLQ8c6jWoCfq4GwSDcRkKs5C-pI7tqg/s1600/rms25kb080+-+Config+10.jpg)
Carregada a tela final de confirmação, selecione "Exit the Configuration Utility and Reboot" e avance com [ENTER] para reiniciar o servidor.
![Configurar RAID RMS25KB080 (Kohala Beach) Configurar RAID RMS25KB080 (Kohala Beach)](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhTxF2O23OFb1OyDrxUZ1ZKU-qQCJ5Wrmer09iwPiLKd16qNEE98yzJli0t9HyeaIwnmvcdMxp4Sk7i9zLhgSyO2kPqFssM4-vsRSsT99mGeDSztSkF-4BIeoIgxQpgvflb7DZgbxjRYnA/s1600/rms25kb080+-+Config+11.jpg)
Durante o novo BOOT certifique que o volume lógico foi criado através da informação da controladora durante o POST.
![Configurar RAID RMS25KB080 (Kohala Beach) Configurar RAID RMS25KB080 (Kohala Beach)](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEisPWNEYRCxU3gPRnASQ1LR6sVKhd1m5mREA67qFMiHFVraYYZrArzHubaUoYjI_HHHjyYX99w_r9y_8WP9_MpVvBZwBQVVrUrb_leEzKMAda5a_twwKVQW5Xix7J1qdChwxG1frZBdx0Q/s1600/rms25kb080+-+Config+12.jpg)
Com o sistema reiniciado, siga com a instalação do sistema operacional.
A partir da versão 5.5 do VMware ESXi, os drivers já serão carregados nativamente.
Para instalação da versão 5.1 será necessária a injeção forçada dos drivers de RAID, os quais devem ser extraídos do DUD (driver update disk - Arquivo com extensão .img).
![RAID RMS25KB080 (Kohala Beach) RAID RMS25KB080 (Kohala Beach)](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEimfjFVCFtKnFdpKgkTj1QpX8I4JNKe_9r5hU3i6LQvrs8ttF94YJNTtEV-pnNaKxQ9CNPkzqWYiAxfxnHpYrsAjsTtxbEjJkFK6-YiZJsHlpl_wHL_7tWevAKDNYrm6rZ1lf3YjdNRj98/s1600/rms25kb080-VMWARE-SUSE.jpg)
