Workstations Copper Pass V2 Dual Xeon® E5-2600v2

Workstations Copper Pass V2 - Dual Xeon® E5-2600V2

A família de Workstations SINCO Copper Pass V2 vem de encontro às necessidades de diversos segmentos por Workstations de alto desempenho de processamento, elevada capacidade de memória e capacidade flexível de I/O através do uso híbrido de HDs mecânicos e/ou unidades sólidas SSD.

Processadores Intel® Xeon® E5-2600v2:
Nessa linha de estações é possível trabalhar com até 02 (dois) Processadores Intel® Xeon® E5-2600 da nova geração V2 (Ivy Bridge com tecnologia de 22nm). Dotados com a tecnologia Hyper-Threading™ as versões 6-Core, 8-Core e 10-Core poderão entregar, em sistemas biprocessados, até 40 núcleos lógicos de processamento (sendo 2 processadores 10-Core com HT™, perfazendo 40 threads).
Processadores Intel® Xeon® E5-2600V2

Uso de apenas 1 processador em plataformas biprocessadas:
Apesar de bem menor que no passado, ainda ocorre uma discreta parcela de usuários que questionam sobre adquirir uma plataforma biprocessada porém, visando economia de custos, embarcando apenas 1 processador Xeon®.
Essa opção de compra é fortemente desencorajada, uma vez que todos os custos que envolvem a preparação para equipamentos biprocessados serão provisionados (placa mãe com 2 soquetes, fonte com alimentação para 2 processadores, gabinetes de dimensões maiores, memórias ECC etc) em contrapartida, a única economia será o custo do segundo processador.
Visitando modelos de Workstations e Servidores, e atentando aos custos avulsos de cada processador, é fácil perceber que o custo de 1 processador oscila entre 10% e 25% do valor total do equipamento e, por se tratar de abdicar do segundo processador, representa abrir mão de 50% do poder de processamento.
2 Processadores

Sumarizando: Uma economia de 10% a 25%, em detrimento de 50% de perda (ou "não ganho") de desempenho, não é uma escolha indicada.

Uma parcela ainda mais reduzida de usuários crê que a aquisição de um modelo biprocessado com apenas 1 processador assegurará um crescimento futuro (upgrade para o segundo processador). Essa expectativa precisa ser controlada, pois não se trata apenas de adquirir um segundo processador! Para uso em paralelo é mandatório que os 2 processadores tenham sido fabricados com o mesmo Stepping Code (vulgo "SL number"). Como o Stepping Code sofre alterações sazonais (como revisões de fabricação), a tarefa de obter um segundo processador com o mesmo "SL Number" do primeiro acaba comprometendo os planos de upgrade do usuário.

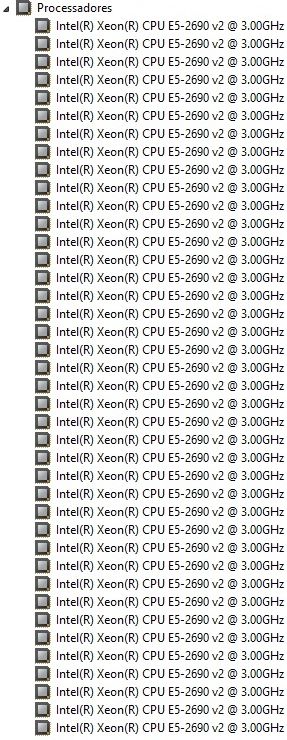

Captura de tela de uma Workstation Dual Xeon E5-2690V2

Placa mãe Intel® S2600COE:
A placa mãe Intel® S2600COE (Copper Pass) faz parte da arquitetura estável da linha de placas biprocessadas para servidores e workstations da Intel®.
Sendo a base de toda a configuração, essa placa embarca as portas SATA, saídas USB, saídas de rede e 06 slots PCIe de terceira geração, sendo: 04 (quatro) slots x16, 01 slot x8 e 01 slot x4.

Intel® S2600COE (Copper Pass)
Memória:
Com 16 slots de memória, essa família de workstations permite configurações até o limite de 512GB, através de módulos Kingston® DDR3 com ECC; registradas, ou não.
Em um cenário prático sugerimos configurações:
Até 128GB populando 16 slots com módulos Kingston® de 8GB, ECC / ECC Registradas;
Até 256GB populando 16 slots com módulos Kingston® de 16GB, ECC / ECC Registradas.

IMPORTANTE: Os slots de memória são atrelados aos processadores, sendo 8 slots para cada processador. Portanto, para reconhecer a totalidade de slots é necessário o uso de 2 processadores.

Capacidade de Memória DBS2600COE

Placas Gráficas:
As estações Copper Pass V2 permitem o uso de até 04 (quatro) placas gráficas em slots PCI-e x16.
A família Nvidia® Quadro® Kepler oferece uma vasta gama de produtos para uso profissional e, havendo necessidade da combinação Nvidia® Maximus, é possível agregar placas Quadro® e Tesla®, atingindo elevados patamatres de processamento GPU.

Nvidia Quadro - GPU Kepler

Interfaces de Rede GbE, USB, FireWire e Áudio:
As estações Copper Pass V2 são dotadas de 04 (quatro) interfaces de rede Intel® PowerVille i350 10/100/1000 (Gigabit), através das quais é possível agregar link e, com isso, obter elevada taxa de tráfego de rede (Quad Gigabit).
Muitos usuários clamavam por mais saídas GbE nas workstations (as quais, em geral, embarcavam apenas uma ou duas interfaces de rede), pois são equipamentos empregados na manipulação de grandes arquivos (vídeos, animações, grandes imagens, etc) e, uma vez que o recurso de Link Aggregation seja permitido em seus switchs, é possível trafegar grandes arquivos sem degradação de desempenho.
Estão presentes 04 portas USB 2.0 no painel traseiro e 02 portas USB 2.0 no painel frontal do gabinete.
A placa mãe S2600COE traz 02 controladores internos para Firewire 1394b. Para habilitar as conexões 1394b externas (traseiras ou frontais) é necessário o cabo com porta de conexão e acabamento.
As estações Copper Pass V2 não trazem áudio incorporado. Para usuários profissionais, sugerimos a aquisição de uma placa de áudio PCIe. Para usuários sem demandas especiais de áudio, basta aderir uma interface de áudio USB.

S2600COE - Conexões
I/O : SSD e/ou HDD
As workstations trazem 2+4+4 portas SATA, sendo:
02 Portas SATA 6Gbps nativas (sugeridas para uso de SSD)
04 Portas SATA 3Gbps nativas (sugeridas para uso de HDs mecânicos)
e 04 portas SATA 3Gbps ativadas através de chaves de ativação comercializadas como opcionais.
Através desses arranjos de discos é possível obter configurações de I/O de diversas formas, envolvendo unidades mecânicas de HD e unidades SSD (drives sólidos).
Na imagem abaixo nota-se o desempenho atribuído a um volume baseado em SSD Seagate® de 120GB da Série 600:

SSD Seagate® de 120GB da Série 600

Gabinete Pilot Point e Fonte:
Integradas no chassis Intel® SC5650WS (Pilot Point-T) as estações contam com excelente circulação interna e baixo nível de ruído (perceptível quando há elevada demanda de processamento, já que as ventoinhas atuam dinamicamente e, portanto, atingem altas rotações quando o processamento atinge a marca de 100%).
Esses chassis possuem uma fonte PFC Ativo de 1000Watts, capaz de entregar potência a um sistema com 2 processadores Intel® Xeon® E5-2690V2 (10-Core HT), 256GB de RAM, 06 HDDs mecânicos de 7200RPM e 02 placas de vídeo de alto consumo (modelo de referência nVidia Quadro K4000 - Kepler) sem atingir 60% de carga!

chassis Intel® SC5650WS

Workstations Copper Pass V2 - Dual Xeon® E5-2600V2

Referências de Consumo:
Realizamos medições de consumo em modelos biprocessados Xeon E5-2650V2 (8-Core) e modelos biprocessadores Xeon E5-2690V2 (10-Core).
